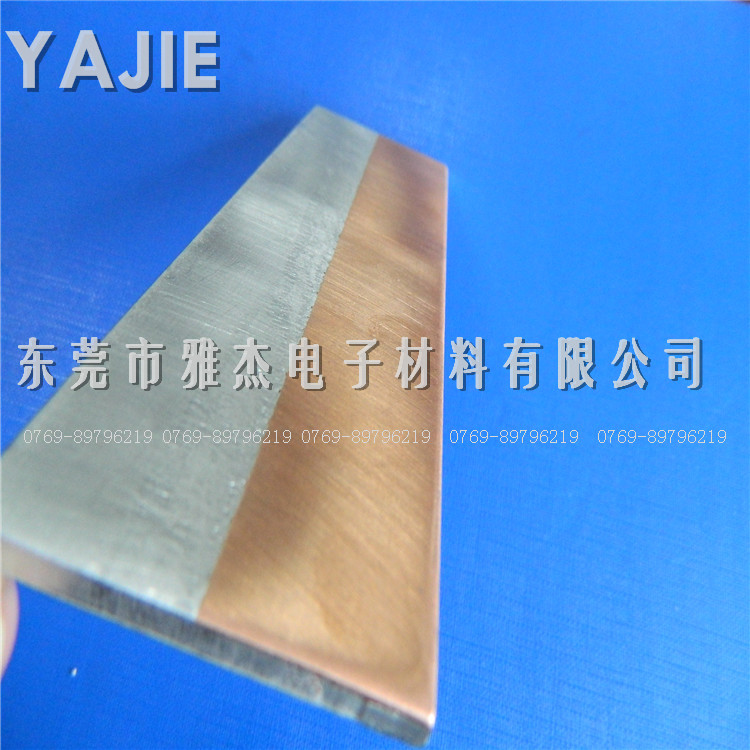

新能源电池模组铜铝复合连接板

铜铝过渡板用途用于发电厂和变电所铜母线与铝母线的过渡连接。
MG铜铝过渡板主要型号含义MG——铜铝母线过渡板。
型号中字母及数字意义为：M——母线；G——过渡；数字——板件规格（宽×厚，mm2）
MG铜铝过渡板结构及主要参数结构简图。
　　现行铜铝过渡板是由铜板和铝板通过对焊连接，存在耗铜量大、使用性能差及制造工艺复杂等问题。本文将现行产品改为一端单面覆铜（1～2mm厚）的铜铝过渡板，具有能满足导电要求，克服接头处易断裂的缺陷以及耗铜量仅为现行产品10％～20％（重量）等优点。这种新的电力金具采用平行布置爆炸焊接生产，其电气性能（如接触电阻、温升）符合国标GB2137—85及GB2314—85.
　　针对传统的铜铝过渡板、铜铝设备线夹在生产和使用中存在的缺点，提出相应的两种新型输电线路金具的生产方法——爆焊式铜铝过渡板和嵌焊铜环式铜铝设备线夹。对其电气性能进行了测试，结果表明，产品不仅节省铜材，而且工艺简便、电气性能符合国标，值得推广使用。
